에어컨 작동시 에어컨 콤프레셔 작동 불능
작업은 수온 스위치 배선 교체.
수온스위치 단자선에서 부터 릴레이 커넥터 단자까지 테스터기로 통전 테스트를 하니 검출되지를 않는다.
단선으로 확정하고 배선을 교체 결정
회로도는 초기형 모델이지만 큰 차이가 없을 것이기에 참고로 한다.

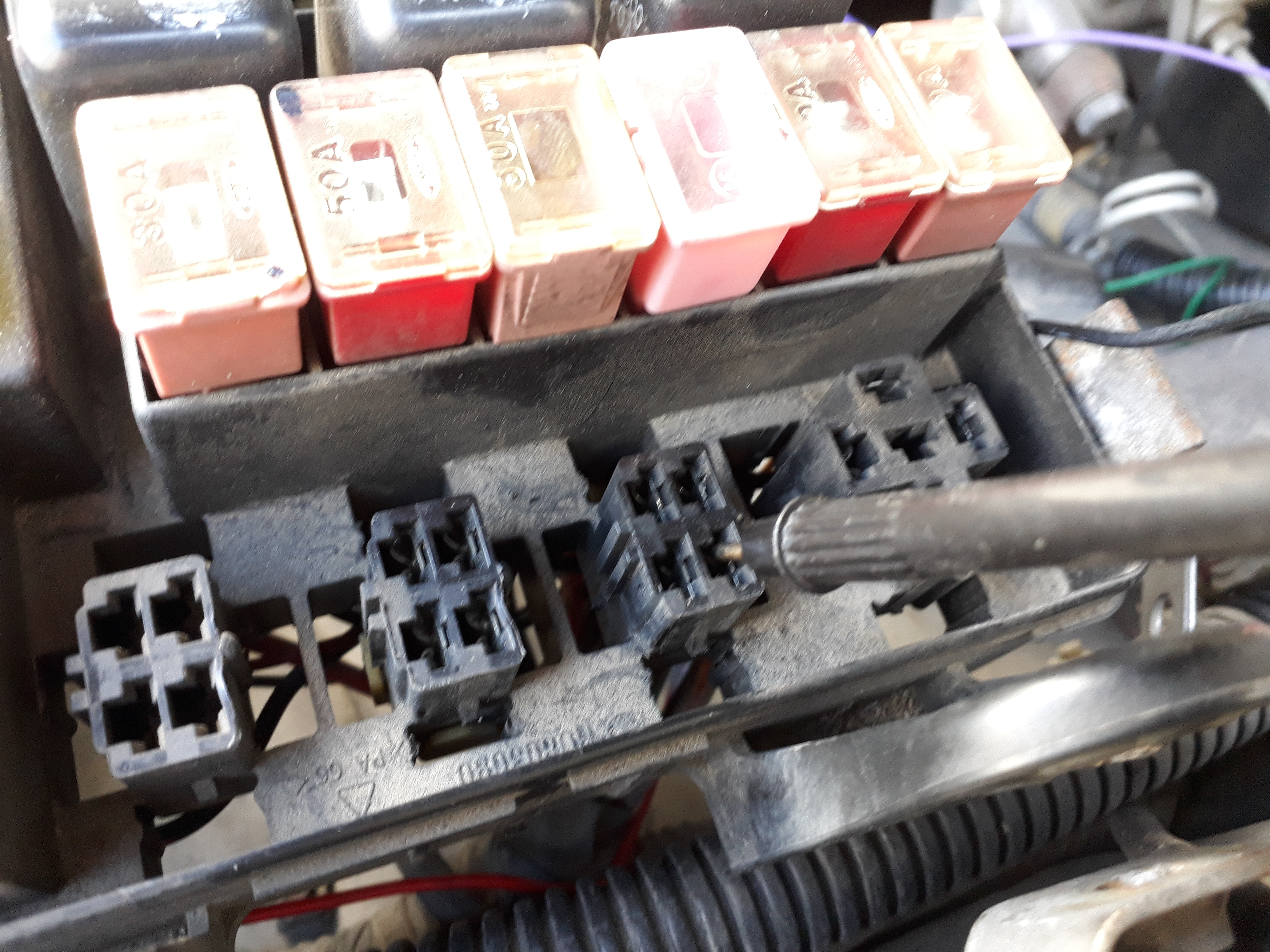

에어컨 릴레이 A 배선도
A - 4 - 에어컨 콤프레셔
B - 2 - 베터리 +12V
C - 1 - 수온 스위치
D - 3 - 핀센서
수온 스위치부터 전선 배관을 오픈하면서 전선을 뽑아내니 아래 사진의 C부분으로 판명 되었다.
본선은 줄무늬 없는 노랑색이였지만, 보라색선으로 교체.
배관 안으로 다시 넣기가 어려워서 배관 외부로 결속시킴.
터미널까지 제거 후 교체.
커버까지 마무리
통전 시험도 잘되고, 단선 해결.
하지만, 에어컨은 역시나 불능 상태
결국 D에서 신호가 오지 못함.
다음 작업은 핀센서까지 통전시험과 공조기 해부
D단자 배선 파랑+흰줄
(타이밴드로 체크)

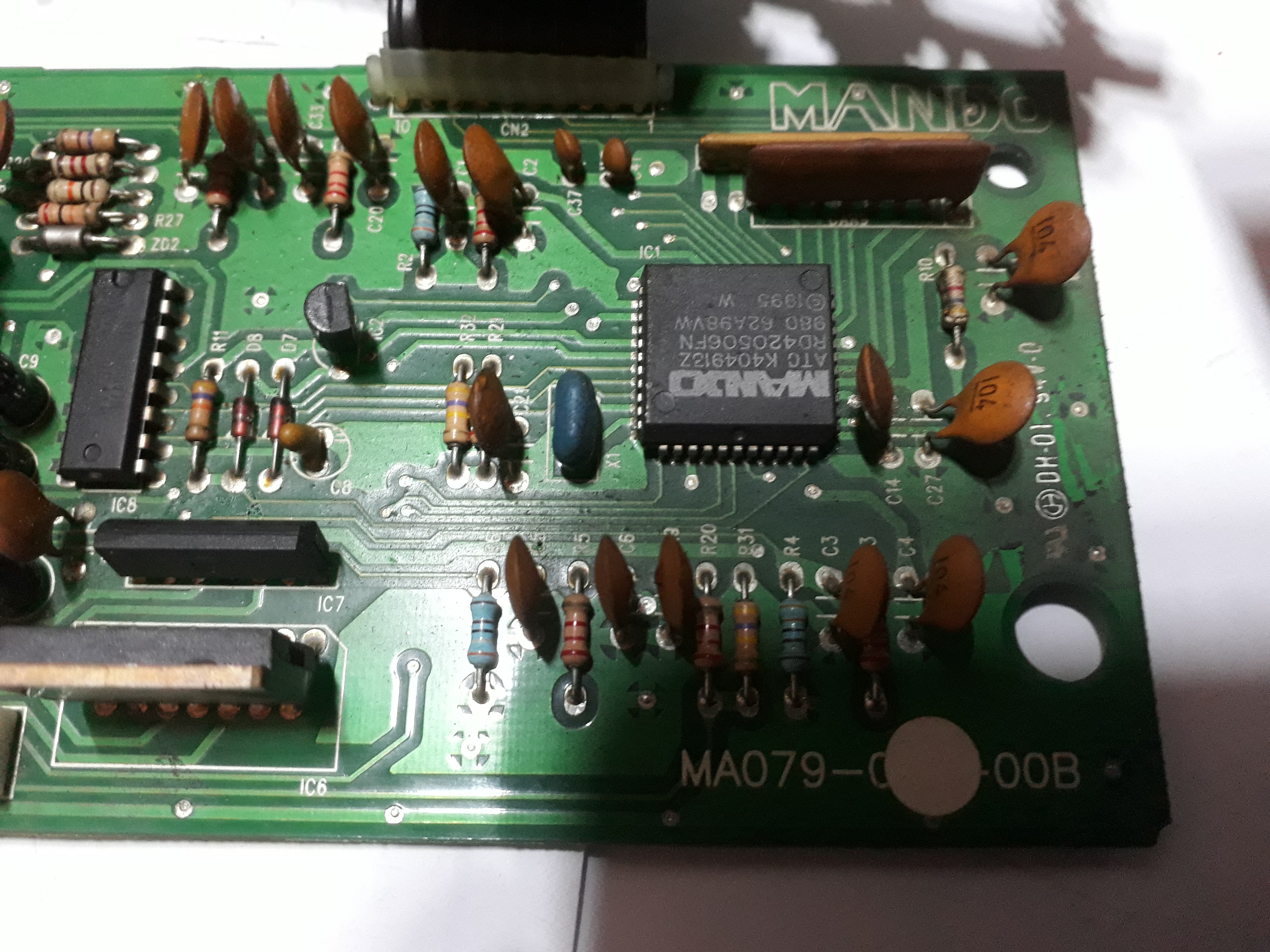

※ 23.08.09 공조기 분해
부품이 부풀어 오르거나, 타거나, 납땜이 떨어지거나 하지는 않았다.
다만, 경사계 내부에 있는 오일이 새어 나와서 기판에 묻어 버린듯 하다.
부품이 있는 면은 치솔로 먼지 정도만 털어내는 정도로 치솔로 세척하고, 납땜이 되어 있는 반대면은 라이터기름(신너)로 녹이고, 휴지로 닦아내었다.
A/C on 일때 통전 되는 부위
A/C off 일때 통전 되는 부위
다른 부위는 어떻게 판별해야 될지를 몰라서 세척 정도로만 하고, 다시 조립.
※ 2023.08.17
오페라실린더 작업 후 테스트 운행때 에어컨이 작동 되었다.
날씨 구름 조금 맑음. 외기 29도
주행 후 탈거된 공조기를 다시 장착하고, 가바나 보정 후 작동 시키니 불능.
아무래도 공조기와 배선의 콘넥트 결합 불량인듯.
※ 2023.08.18
날씨 흐림. 비. 외기 28도
다른 작업 한거 없음.
에어컨 작동 됨.
시동 끗다가 재시동 하여도 작동 됨.
※ 2023.08.21
날씨 맑음.
오전 첫 시동 후 바로 A/C on해도 에어컨은 작동 함.
콘넥트는 정상이고, 오랫동안 콤프레셔가 작동되지 않아 살짝 고착이 있었던 듯하다.
현재로선 아무런 이상이 없이 바로바로 작동되는게 오히려 이상할 정도다.
※ 2024.06.25
05월 말경 부터 갑자기 A/C 먹통.
A/C 작동시 릴레이 접점 소리는 들림.
멀티 테스터기로 통전 테스트를 하니 수온스위치 라인은 이상무.
릴레이 제거 후 베터리 + 와 에어컨 콤프레셔를 접점 하니 작동.
데쉬보드 탈거해서 핀센서 까지 통전 테스터를 하니 통전 되었다가 갑자기 저항값이 엄청 오름.
전선이 이상이 있을 만한 곳을 찾다가 핀센서에서 옆의 에어콘 릴레이로 연결된 선이 핀센서 본체에 쓸려 피복이 헐어 있는걸 발견.
선 정리를 하고 테스트를 하니 저항값 오름 없이 바로 통전 됨.
공조기를 연결해서 몇번이나 테스트를 하니 언제 그랬냐는 듯 멀쩡히 작동함.
- 외기 구멍은 예전에 막아 놓은 상태인데, 브로워 모터 휀 안으로 풀잎과 낙엽이 어떻게 들어 갔는지, 탈거해서 청소하는게 더 시간이 걸렸다.
